18、参照16、17步的方法，分别对坐上角的路径节点和垂直辅助线和水平第2条辅助线交点处的路径节点进行调整，具体调整后生成的图形效果如下图所示。

　　19、经过如上的麻麻烦烦步骤的操作，“百事可乐”图标的白色波浪图形制作完毕，接下来的步骤比较简单，制作红、蓝的两个半圆即可。

　　20、选中圆形对象，选取工具箱的“刀子”工具，沿着水平方向穿过圆心的辅助线拖动鼠标，切割完圆形对象后，在编辑区的其他位置单击鼠标，可以看到层面板已经出现了两个半圆路径对象。将上面的半圆对象的填充颜色设为红色，下面的半圆对象的填充颜色设为蓝色（“#0000CC”）。

　　好了，到此为止，“百事可乐”图标的基础形状制作成功。如下图所示。

　　二、动画元件制作

　　1、在编辑区的空白位置单击鼠标，单击属性面板上“画布大小”按钮，在弹出的“花布大小”对话框中，将宽的数值改为“800”，其余各项保持默认即可。

　　2、选中波浪图形对象，按“Ctrl+Shift+D”组合键两次，克隆两个波浪图形对象，分别在属性面板上设置两个克隆对象的“X”值为“-50”和“550”，此刻编辑区如下图所示。

　　3、选中最左侧的波浪对象，按键盘上向右的方向键移动它，直到其与中间的波浪对象重合相交为止。如下图所示。

　　4、同样，向左侧移动最右侧的波浪图形，也使其与中间的波浪对象重合相交。

　　5、同时选定编辑区的三个波浪对象，选择菜单“修改|组合路径|联合”命令，将三个路径对象联合为一个路径对象。如下图所示。

　　6、可以使用部分选定工具，对各个路径节点进行微调，使路径变得更为平滑。

　　7、选中波浪图形对象，在属性面板上将其“X”值设为“250”。接着再次对“画布大小”进行设定，将宽的数值改为“400”，其余各项保持默认即可。

　　8、选中波浪图形对象，按“F8”功能键，将其转化为“元件”。在弹出的“元件属性”对话框中，将类型设为“动画”，确定即可。

　　9、在弹出的“动画”设置框中，将帧数设为“12”，移动设为“280”，方向为“180”，其余各项保持默认，确定即可。

　　10、在层面板上新建“层2”，将动画元件拖放到“层2”。双击“层1”，在弹出的属性设置框中，勾选“共享交叠帧”。

三、完成最终动画

　　1、选中层1上面的1个圆形路径对象，取消其隐藏状态。

　　2、在编辑区上水平方向的第1条和第7条辅助线中间绘制一个矩形对象，上、下两边要分别与第1和第7条辅助线重合，宽要超过圆形对象的宽度即可。如下图所示。

　　3、同时选定矩形对象和圆形对象，选择菜单“修改|组合路径|交集”命令。

　　4、选中上一步操作产生的路径对象，按“Ctrl+X”组合键，剪切它，然后选中“层2”上的动画元件，选择菜单“修改|蒙版|粘贴为蒙版”命令，OK，最终动画效果制作完毕，按编辑区下方状态栏上的“播放”按钮，察看最终的动画效果。

　　对于动画的速度不够满意的话，可以通过帧面板来进行调整，这里不再赘述。
　　四、图形美化操作

　　接下来的操作就是对图形效果最终的美化操作处理了，没有兴趣的朋友到这里可以让你的眼睛休息一下了！ :)

　　1、锁定动画元件所在的“层2”，新建一个“层3”，将“层1”中的1个圆形对象拖放到“层3”，这样就自动取消了其隐藏状态，接着，锁定“层1”。

　　2、选中“层3”上的圆形对象，再次克隆2个圆形对象。

　　3、选中最上层的圆形对象，在属性面板上进行效果设定。选择效果菜单的“阴影和光晕|内侧阴影”命令，具体的设定如下图所示，其中阴影颜色选择白色，勾选“去底色”。

　　4、选定剩余的两个圆形对象，向右侧移动一定距离，并且使其位置摆放如下图所示。

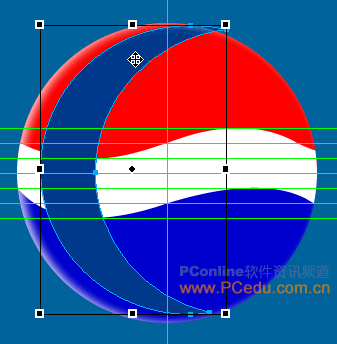

　　5、选定两个圆形对象，选择菜单“修改|组合路径|打孔”命令，选取工具箱的“缩放”工具对生成的路径对象进行缩放操作，如下图所示。

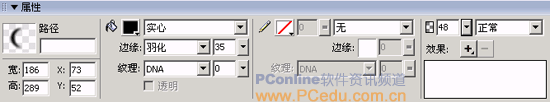

　　6、在属性面板上对该路径对象进行设定，填充类型为“实心”，颜色设为黑色，边缘为“羽化”，数值大小为35左右，描边设为“无”，将透明度设为50左右。具体设置如下图所示。
