制作瓶盖的方法很多读者都接触过，大部分是由一个Plane面片通过转换为可编辑多边形的方法来建模完成的。但是瓶盖做好之后它的材质又是如何实现的呢？在VRay渲染环境中对这种单面模型能否用max自带的双面材质来完成呢？本教程我们就来对这方面做一个探讨，希望大家能有所收获。
打开一个我制作好的场景，这里仅有三个瓶盖模型，架设好了相机角度，但尚未赋予材质，我们利用VR自带的Skylight配合GI来实现基本渲染，效果如图9-1所示。
图9-1 原始渲染效果
图9-2 网上参考图
下面我们分两个阶段来完成本案例的制作。
第一阶段：材质分析及错误操作总结
由于
我们制作的瓶盖模型是单面模型，所以起初我想用max自带的“双面材质”来完成。正面基调是绿色反射材质，环境由VRay HDRI高动态范围贴图来模拟。图案则由一张带有alpha通道的tga图来模拟，具体的制作方法在前面的三色球一节中已经讲述过了。背部材质基色为银白色，同样贴入一张带有alpha通道的文字贴图。
反面贴图我已经制作好了，读者可以在素材中自行调用，正面效果如图9-3所示。
图9-3 正面贴图
反面如图9-4所示。二张图均为带有alpha通道的tga图。
图9-4 背面贴图
经过上述的材质分析，我就正式开始动手制作了。

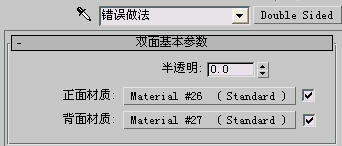

(1) 按M键打开材质编辑器，选择三个瓶盖模型，为它们统一指定一个max自带的“双面”材质，总材质层级如图9-5所示。
图9-5 错用max自带双面材质 (2) 单击进入“正面材质”，按照刚才我们的分析，我们将正面材质类型改为VRayMtl基础材质，设置漫反射为绿色，并且在其通道中贴入正面贴图，注意启用tga 贴图的alpha通道以使文字产生漏空，参数设置如图9-6所示。

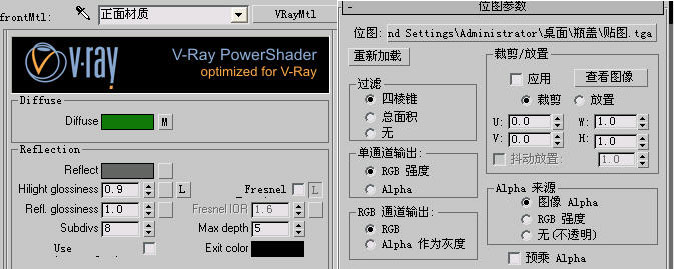

图9-6 正面材质参数

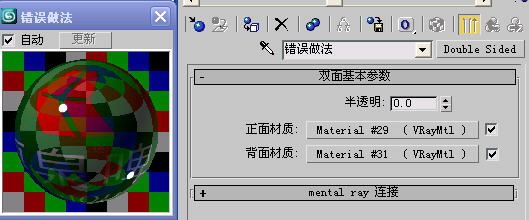

(3) 用同样的处理手法调节反面材质，只要把diffuse漫反射色改为银白色，并将贴图换为背部贴图即可，这里就不重复演示，调节好的最终材质球如图9-7所示。
图9-7 最终材质球效果
(4) 调节好材质之后，为模型指定一个“UVW 贴图”修改器，设置坐标类型为“平面”，并调节好贴图坐标，反射环境采用VRayHDRI贴图，这部分内容由读者自行完成，比较简单，渲染调节好的场景效果，如图9-8所示。
图9-8 初步渲染结果
分析这个渲染结果，我们发现两个正面瓶盖的结果是正确的，但是反面瓶盖的结果不正确，它仍然显示正面效果。此时我们将总材质级别中的“半透明”选项设为50，再进行一次渲染，效果如图9-9所示。

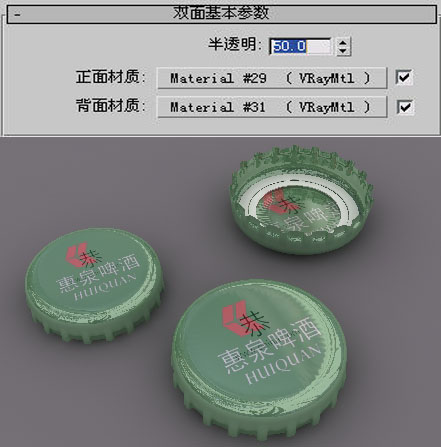

图9-9 正反材质互相掺杂，值为50结果不正确
“半透明”项设为100，结果如图9-10所示。

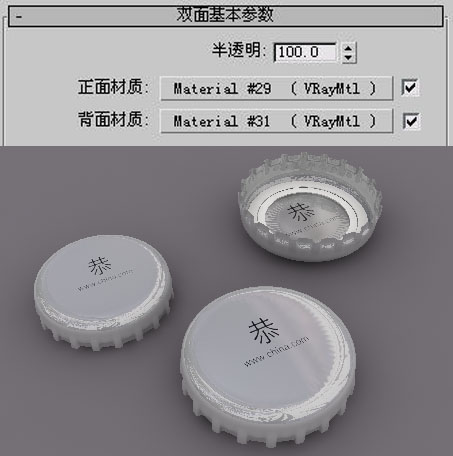

图9-10 值为100时正反互换也不正确
(5) 至此我们已经得出结论了，在VRay渲染环境中，max自带的双面材质“水土不服”，不太兼容。因此得出结论，必须改换VRay渲染器自带的“VRay2sidedMtl”，其它调法都一样，只是换一下材质类型而已。我们迅速将材质类型改为VR的双面材质，过程我就不多说了，总材质层级效果如图9-11所示。

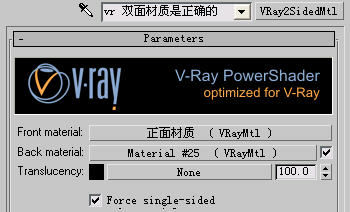

图9-11 改为正确的VRay2sidedMtl
调高渲染级别参数并渲染最终的材质效果，如图9-12所示。顺便说一下红框中半透明参数的含义，由于篇幅关系，在这里就不演示了。
图9-12 最终渲染效果 黑：表示正反材质互不掺杂，各自独立，正是本例所须的。
灰；表示正反材质互相掺杂，一人一半。
白：表示正反材质互相调换。
