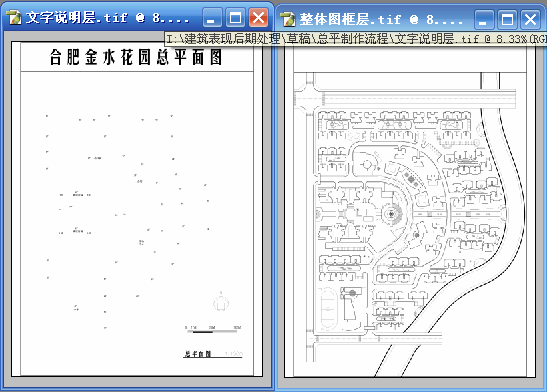

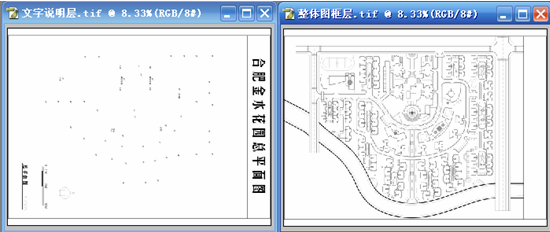

二、通过“图像”——“旋转画布”——“90 度（逆时针）”命令分别对“整体图框层.TIF”和“文字说明层.TIF”进行调整。结果如图02所示。

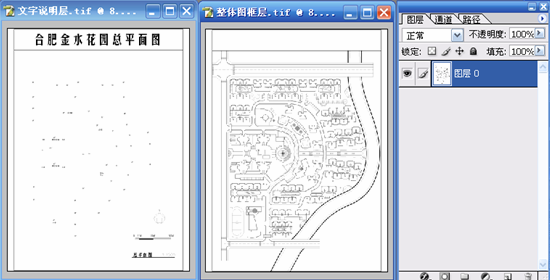

三、通过“图层”——“新建”——“背景图层”命令，将“背景层”转换为普通层“图层0”。结果如图03所示。

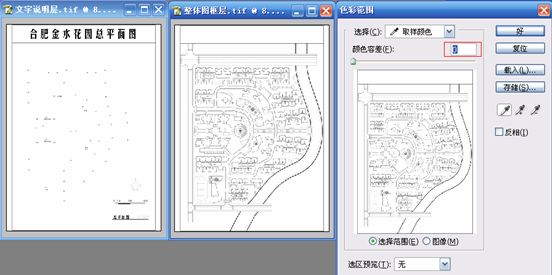

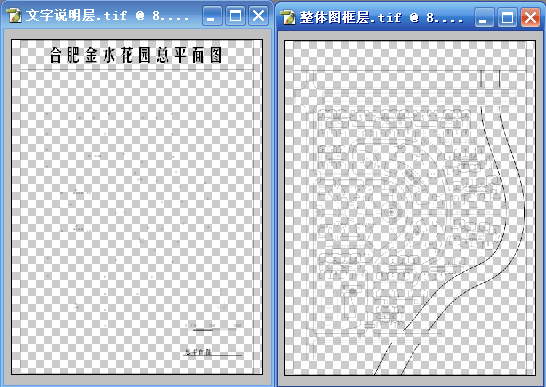

四、通过“选择”——“色彩范围”命令，分别将“整体图框层.TIF”和“文字说明层.TIF”的白色空白部分吸取得到选区（注：色彩范围的颜色容差设置为“0”，以免误选择到图框部分。），并按“Delete”删除。具体参数和结果如图04～图05所示。

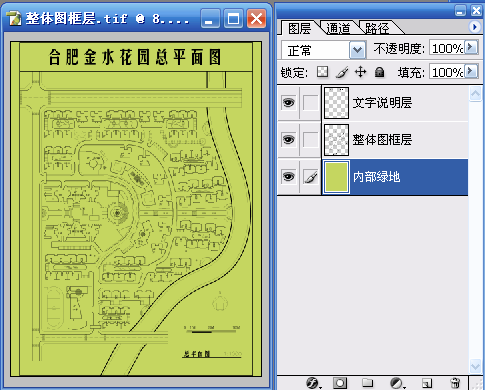

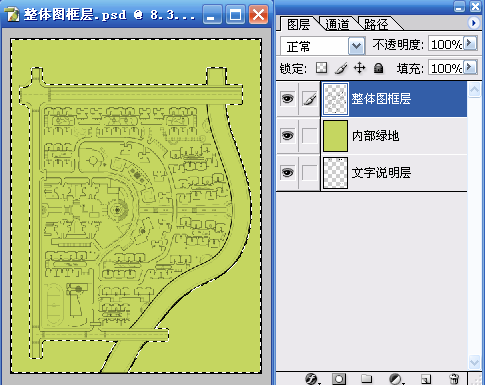

五、使用移动工具（V）将“文字说明层”移动到“整体图框层”的画布上来，新建图层命名为“内部绿地”层，并填充前景色（R：197　G：214　B：96）。结果如图06所示。

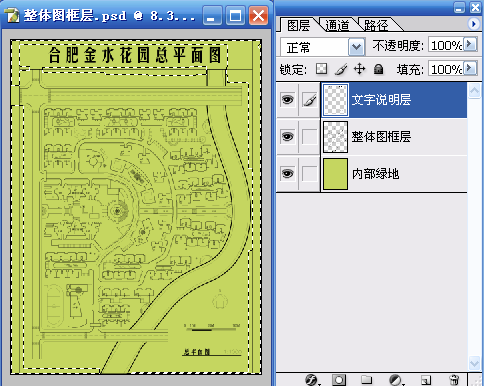

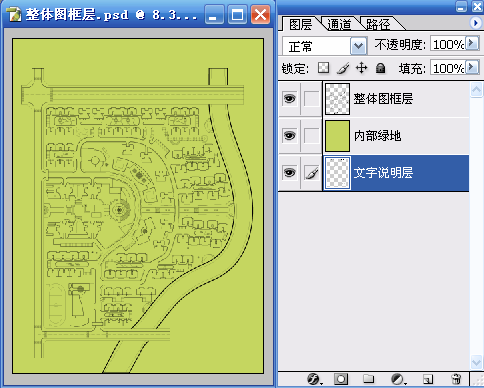

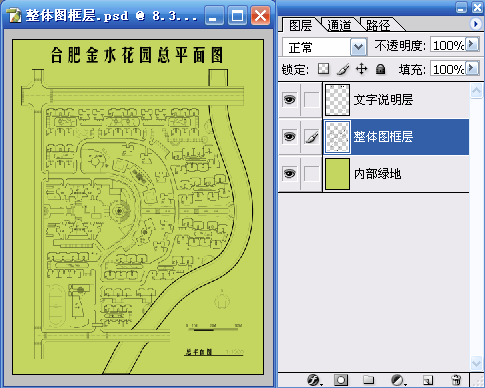

六、使用矩形选框工具（M）将外围的线框部分选择到，并分别在“文字说明层”和“整体图框层”分别使用删除，再将“文字说明层”移动到最底层以免影响后面的操作。结果如图07～图09所示。

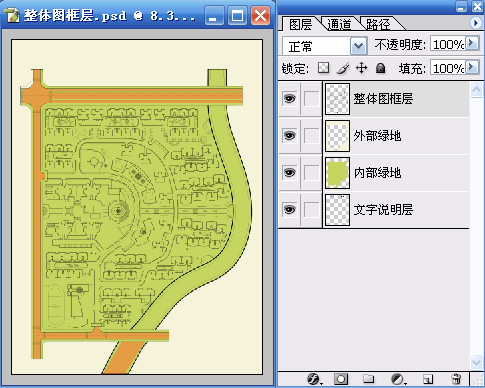

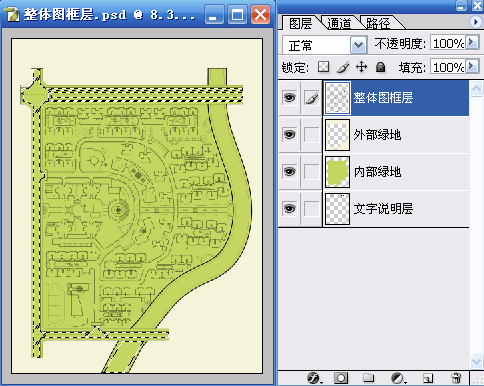

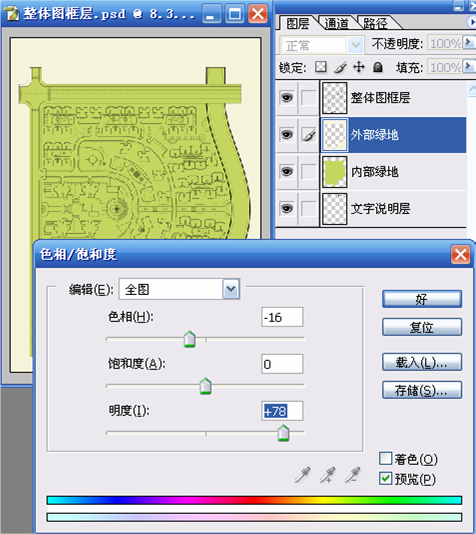

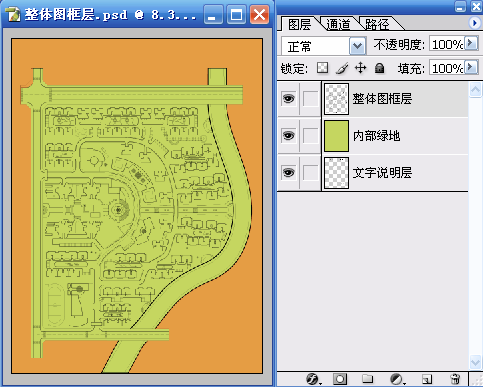

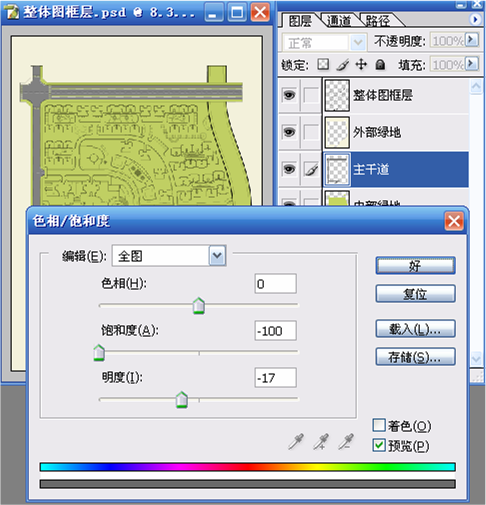

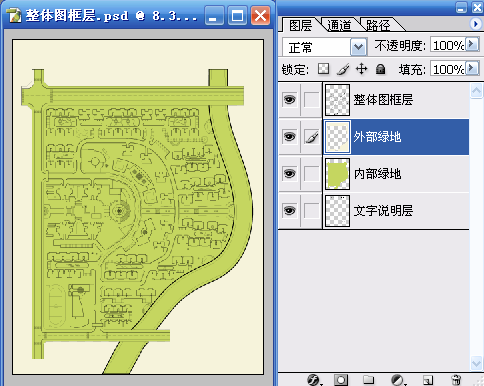

七、使用魔棒工具（W）在“整体图框层”选择主干道以外的区域，再利用快速蒙版（Q）的临时用红色着色功能进行检查，检查无误后再次按（Q）键退出快速蒙版，选择“内部绿地”层使用 “通过剪切的图层”命令（Ctrl+Shift+J）得到新图层，并命名为“外部绿地”。使用“色相/饱和度”命令（Ctrl+U）对“外部绿地”层进行色彩和明度的调整以便于和“内部绿地”层进行区分。具体参数和结果如图10～图13所示。

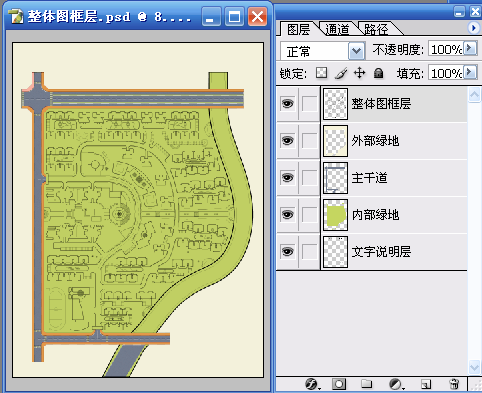

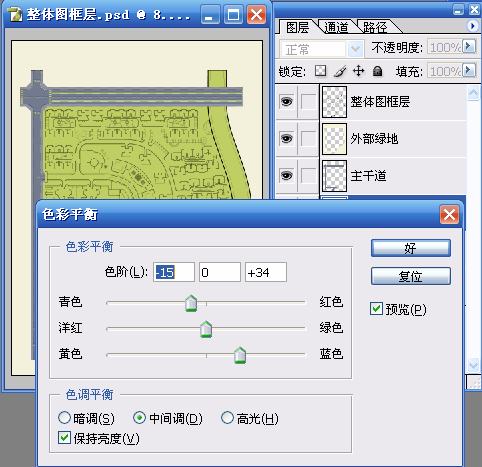

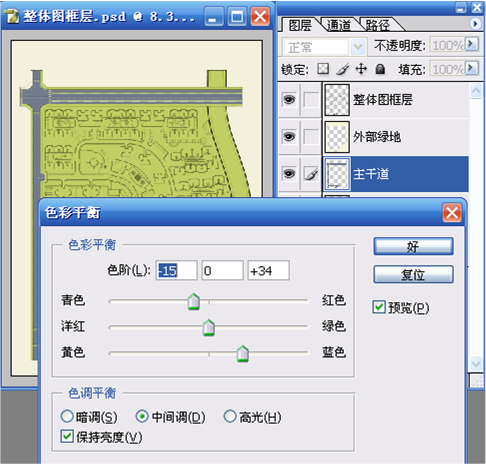

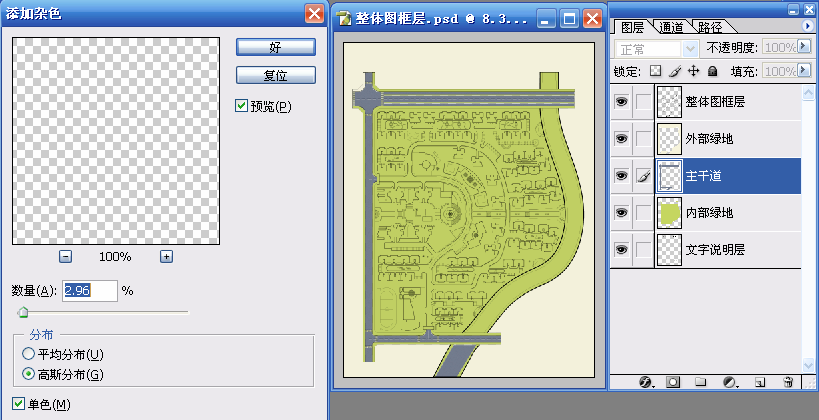

八、使用如步骤七的方法对主干道进行制作和区分。具体参数和结果如图14～图18所示。

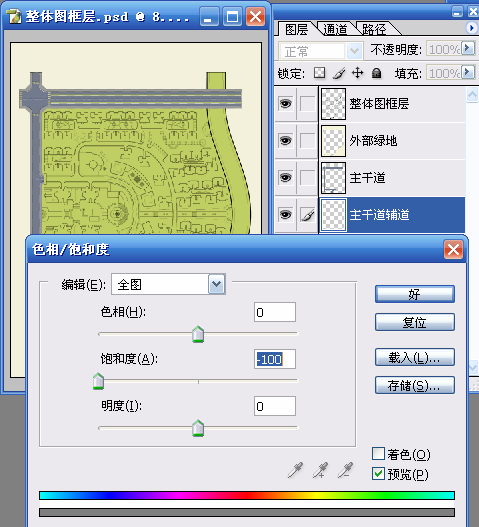

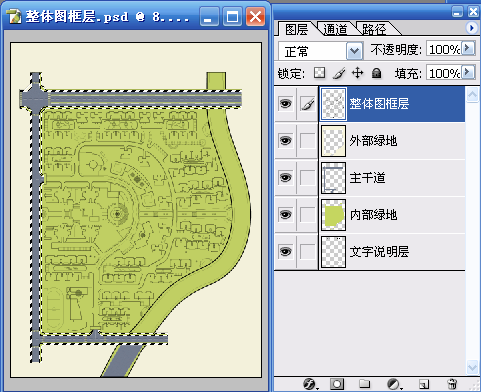

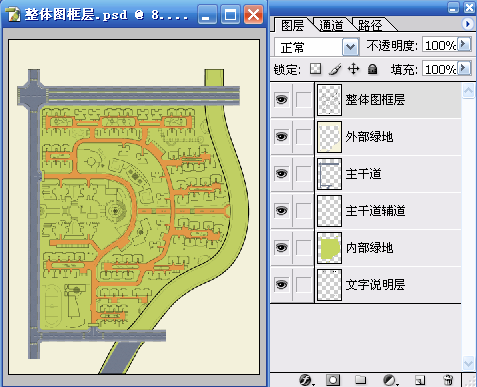

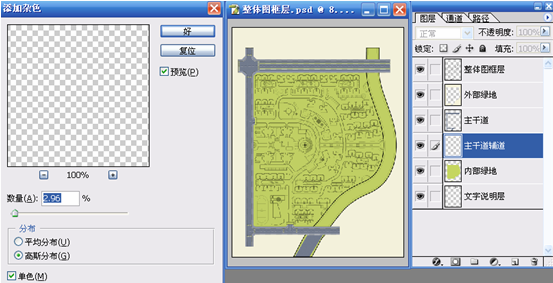

九、使用如步骤七的方法对主干道辅道进行制作和区分。具体参数和结果如图18～图23所示。

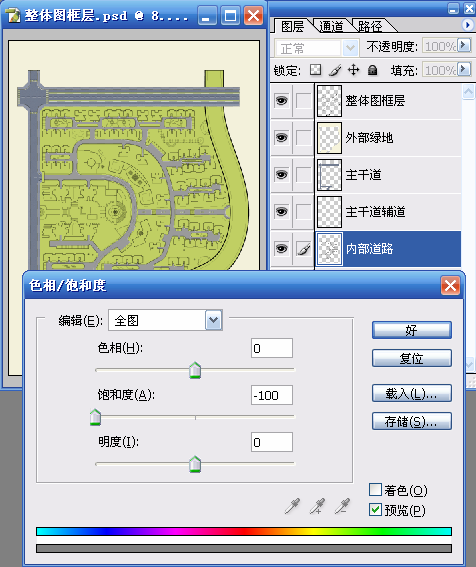

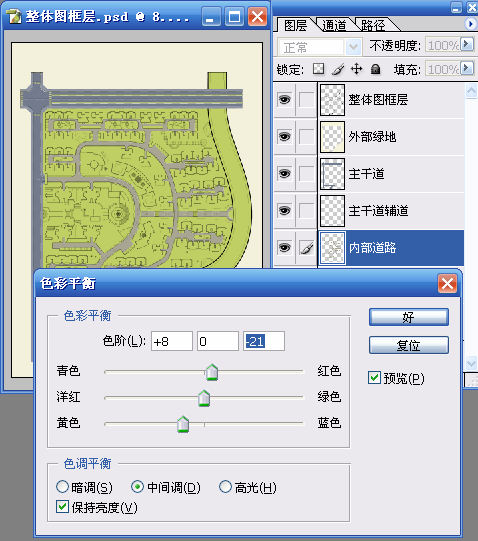

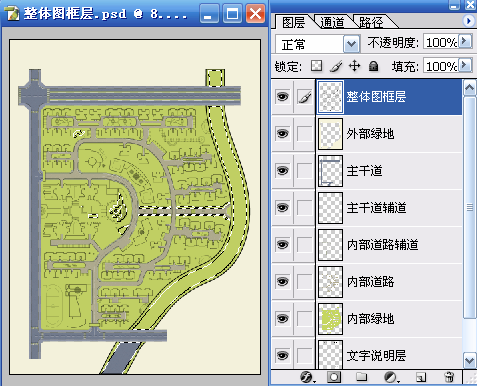

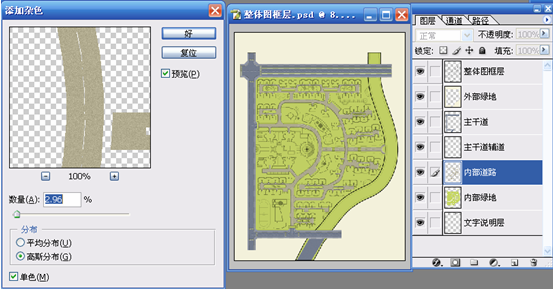

十、使用如步骤七的方法对内部道路进行制作和区分。具体参数和结果如图24～图28所示。

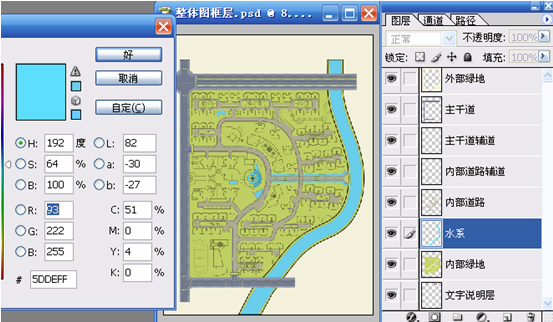

十一、使用如步骤七的方法对水系进行制作和区分。具体参数和结果如图29～图31所示。
