　　2.功能强大，应用广泛

　　拥有FreeHand MX，能运用一系列的创新设计工具实现您的创意。使用 FreeHand MX ，可进行创新的设计、多页文档制作和编辑。

　　多属性新特性可矢量或文本对象上无数次地使用和排列笔刷、填充和渐变以及其他效果。

　　设计者还可对整个对象或对象的某些选定属性应用矢量效果（如弯曲、草图和变形）及光栅效果（如斜角、朦胧和透明）。FreeHand MX包括了新的挤压工具，可为对象赋以3D外观。

　　举例来说，对象面板中具有的多项特性功能，可以让用户在矢量图形或文字上应用不同的笔画，增添其它特别效果，例如模糊、斜角，浮雕，加入透明度以及阴影和内外发光。用户亦可轻易变动图像的原型，又能随时按需要再作更改。

　　FreeHand MX 拥有多项强大功能，让我们的工作变得更加方便快捷。此外它也支持透明网络图像格式（PNG），以后我们用于印刷媒体的图像便可以做得更美观，完成这些效果更加省时省里力，并且十分简单。

　　3.良好的兼容性和开放性

　　不仅在用户界面上，FreeHand MX与其他Macromedia MX产品都有完美的整合。

　　如今，用户可在FreeHand MX中导入、预览.SWF文件。

　　Freehand MX可导入Fireworks的PNG文件，使对象和文本处于可编辑状态，可在 Freehand MX内作修改。

　　Flash MX 及 Fireworks MX 两者均可直接打开 FreeHand MX 的文件。

　　因为上述良好的整合性和开放性， FreeHand MX 成为制作网页 和 Flash MX动画的最佳插图、设计和布局工具。

　　四.初步印象－界面和面板的变化

　　1.Macromedia Studio MX 界面

　　FreeHand MX的用户界面安排更加合理，使用更加方便，并且Macromedia Studio MX中的其他应用程序一致。在所有 Macromedia MX 产品之间共享的灵活、集成的工作区中进行设计。

　　各种工具面板采用创新性的管理方式：各种面板放在一个可折叠和扩展的面板组内，需要时可随时单击展开，不需要时随时单击折叠，"召之即来，挥之即去"，大大方便了工具面板和工作区的空间安排。如图2

图 2

　　2.全新的对象面板

　　对象面板为设计和插图添加更多可视化艺术效果，针对矢量或文本对象应用笔画、填充及效果。

　　具体看来，对象面板的功能相对以前有所增强，可直观的在此面板上显示不同对象的相关属性，并可随时随地赋予其新的属性值，修改编辑更加直观方便。如图3

图 3

　　对于同一对象可以添加上多种属性，例如填充（FreeHand MX的填充更加丰富，以后会讲到），笔触，阴影透明等，并在对象面板上即时得以反映。（依稀可以想到CD的属性栏…）

　　运用 FreeHand MX 对象面板，不仅能够以集中方式快速检查和更改对象属性，也可以使用对象面板来更改属性的堆叠顺序。（联想丰富的话，想想AI的Appearance面板…）

　　不仅如此，图形和文本样式可以直接在 FreeHand 工作区中编辑。利用"添加笔触""添加填充"和"添加效果"按钮，您可以从对象面板将属性列表加到样式面板中，以创建或重新定义样式。如图4.

图 4

　　3.样式面板增强

　　样式面板经过更新，与其它库面板更加相似。这为您提供了有关当前文档样式使用的更多、更好的信息，并提供了一套更加清楚定义的控件和菜单选项。图5

图 5

　　4.解答面板

　　新增了解答面板，可从中即时访问 互联网上的FreeHand 支持中心。FreeHand MX 包含解答面板，这是所有 Macromedia MX 应用程序的标准功能。图6

图 6

　　五.更进一步－绘图工具的新变化

　　与FH10相比，FreeHand MX常用的绘图和编辑工具（工具组）进行了很大的调整和变化，以下我们分别简单讲述，以便很快熟悉操作。

　　先来看看绘图工具。与FH10不同，钢笔工具和贝塞尔曲线工具合在一个工具组内。

　　直线工具组中整合了弧线工具和螺旋线工具，成为一个工具组。而后两者原在FH10的外加功能工具栏中

　　铅笔工具中又添新丁，增加了可触变钢笔工具和书法笔工具，可用来创建更具艺术效果的作品。（图7）不知配上压感笔效果如何，笔者没有试过，不敢妄言。

图 7

　　基本的变形工具此次也整理成为一个工具组，包含了移动、旋转、倾斜、反射等基本变形工具。

　　自由变形工具成为一个新的工具组，加入了原本在外加功能工具栏中的粗糙化工具和弯曲工具。方便了对象的变形操作。图8

图 8

　　FH中的透视工具相对于AI,CD而言独具特色，详细的讨论恐怕要专门另写一篇文章。此次它门下多了3D旋转工具和鱼眼透镜工具，其实也不是新增的，两者原在FH10的外加功能工具栏中。图9

图 9

　　六.继续探索－功能上的增强和新变化

　　先来看看和绘图有关的工具。

　　1.标准钢笔工具

　　FreeHand MX 钢笔工具被视为同类产品中的最佳工具，它包含全新的橡皮带式生成线功能，在绘制时会以弹性模式出现下一段曲线的方向和形状，并能够实时预览，这可谓一个进步，因为它带来了操作上的直观方便。图10

图 10

　　2.画笔增强

　　通过对画笔的应用和编辑，能够获得更加流畅、自然的画笔路径外观。新的圆角属性通过包封角和锐角改进了 FreeHand MX 画笔方法。如图11

图 11

　　3.橡皮工具

　　与裁刀工具相似，这个新工具可"裁切"对象，删除它所经过的矢量路径部分。橡皮擦的最大和最小宽度可以调整。不过此工具和裁刀工具一样，只能对矢量图形操作。 图12

图 12

　　4.基于符号的画笔和喷枪

　　实现能够轻松更新的自定义插图效果。

　　可以事先绘制一段路径，应用画笔工具通过将某个符号作为单一对象应用到此路径，或将符号"喷绘"应用到该路径上面。该功能利用可重用的符号使文件保持较小的体积。

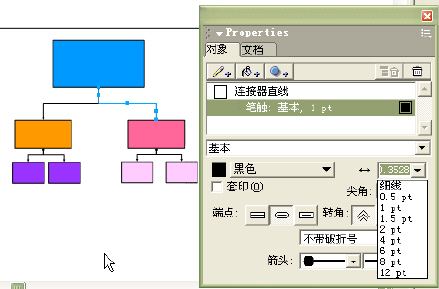

　　5.连接符划线工具

　　连接符划线工具使您能够快速绘制组织结构图、流程图和站点地图及其他类似图表。

　　在绘制时，此工具能够自动吸附到图形的节点上，产生相应的连接线。当某图形改变形状或者移动位置时，连接线相应的自动调整。同样，当连接线形状调整时，基于它们的连接关系，与之相连的图形也自动调整位置。

　　在对象面板中，可对连接线进行各种属性的编辑，比如笔触的粗细，端点类型和两端箭头的形状。图13 此新增工具和CD中的流程图工具有异曲同工之妙。

图 13
