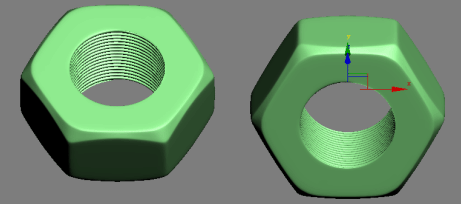

一、 首先查看模型的最终效果图。如图LM—1所示。


图LM—1

二、 再看看最终的模型图，如图LM—2所示。


图LM—2

三、 模型分析：
1. 模型分成两部分，不管是六角形或是八角形，我们都可以通过前面学过的螺丝钉的制作方式，使用六边形或是八边形开始，再制作螺丝，然后把螺丝与外围的六角形结合在一起。
2. 螺丝的制作，原本都是向外翻的，这里可以使用Flip Normale（翻转法线），使面翻向内部。
3. 法线：在3D软件中，为了节约系统资源，软件的设计者把模型的面定义为单面可见，这个可见的面，往往由法的方向来确定面的内外，有时为了制作的方便，我们会翻转这个法线的方向，而这个翻转法线的方向命令，就是Flip Normale。
四、 模型制作：

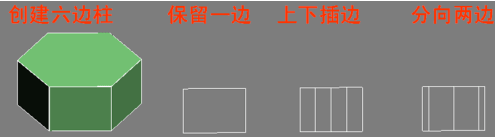

1. 首先创建圆柱，并把其圆柱的边数调为六边形，这是为了六边形螺母的外部而设定的。因为六角螺母的每一角都相同，所以把其余的五个角都删了，我们在其中一个面来进行造形的操作。选择上下两边，进行Connect（连接）操作，连出三条纵向的边，并把两边选择，使用Scale同时往两边来进行移动。其操作的流程请查看图LM—3。


图LM—3
