（9）单击属性栏中的【贴齐对象】按钮，拖动半圆弧图形，贴齐矩形对象，操作按照如图1-10所示。
（10）同理，复制半圆弧图形对象，旋转角度为“-90”，然后贴齐矩形对象，操作按照如图1-11所示。


图1-12  图形放置的位置                      图1-13  绘制对称圆效果

（11）同理，复制并贴齐对象，调整效果如图1-12所示。
（12）单击工具箱中的【椭圆形】工具按钮，在属性栏中设计圆形直径尺寸为“45mm”，然后在原位置复制圆，并修改中心对称圆直径尺寸为“15mm”，效果如图1-13所示。

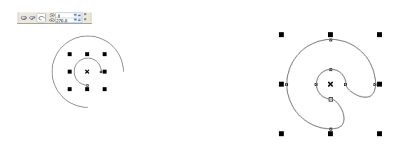

图1-14  调节圆弧的参数                图1-15  闭合3/4圆弧图形

（12）分别选取两个圆形对象，然后分别单击属性栏中的“弧形”按钮，设置选项参数，效果如图1-14所示。然后选取两个弧形对象，按住属性栏中的“焊接”按钮，然后执行【排列】/【闭合路径】/【最近的节点和曲线】，效果如图1-15所示。

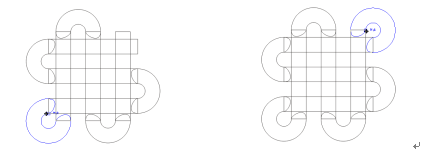

     图1-16  3/4圆弧对象贴齐矩形     图1-17  复制3/4圆弧对象并贴齐矩形

（13）单击属性栏中的【贴齐对象】按钮，拖动3/4圆弧图形，调整好并贴齐矩形对象，操作按照如图1-16所示。同理，复制并贴齐对象，调整效果如图1-17所示。


图1-18  焊接后的图形                      图1-19  绘制矩形对象并贴齐
