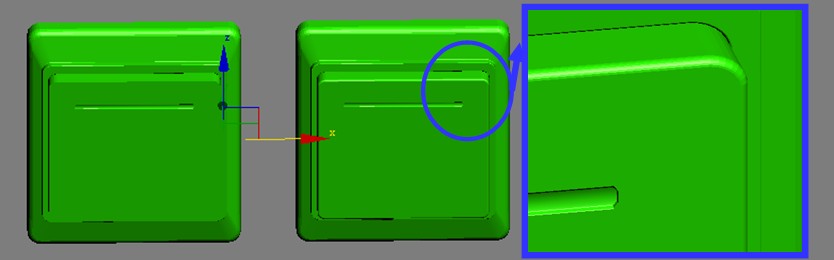

6.       在边口处进行较为小的切角处理。如图DBYJ—7所示。



图DBYJ—7　　

7.       选择内部的面，使用【Detach】分离出来，针对这个面进行操作以创建出开关按钮来，连择其中的一些边，执行【Connect】连接出来，以创建那个红色的凹槽部分，由于红色的凹槽部分较小，所以使用【Chamfer】切开，以便创建出一定的制作小范围。如图DBYJ—8所示。



图DBYJ—8　　

8.         在这个范围里插入三条边，然后把其调节成一个弧型，其大样图。如图DBYJ—9所示。



图DBYJ—9　　

9.选择刚创建出来的面，进行【Extrude】挤压处理，并把刚制作的这个板进行边界的复制，并保证上面这个小凹槽与底板部分有一定的距离，并切出一定的光滑效果。并把底板与开关的活动板，通过【Attach】结合起来。如图DBYJ—10所示。



图DBYJ—10　　

10.       进入点级别的，并选择如图DBYJ—11所示的点，并为这些点添加一个使用自由变形工具，把这个自由变形工具的参数调节成【FFDBox】5X5X2，以便进行微妙的弧度调节。如图DBYJ—11所示。



图DBYJ—11　　

11.       选择开关板上的点，进行FFD3X3X3的添加，并调节弧度。转换成多边形，执行【Smooth】进行组光滑，这种光滑的方式只进行光滑处理，并不会增加面的个数。如图DBYJ—12所示。
