一、模型分析，首先来看看派克墨水瓶到底长什么模样？如图PKMS—1所示。
图PKMS—1
1. 墨水瓶是一个几乎接近于方形的身体接到螺丝口上。此部分模型可以使用螺丝口制作起，然后例用前面模型学习的方法，对接螺丝口以下的部分。
2. 墨水瓶盖是一个多边形的造型对象。这一部分还要使用重复归一法。
一、墨水瓶身的制作：
1. 瓶身的制作，由于瓶身是一个长方体的变形，所以这个地方的制作就由BOX开始。最关键的问题就是变形。由于瓶身有弧度的变化，这里【BOX】身上的线则尽量控制成奇数。创建BOX，并调节参数，如图PKMS—2所示。
图PKMS—2

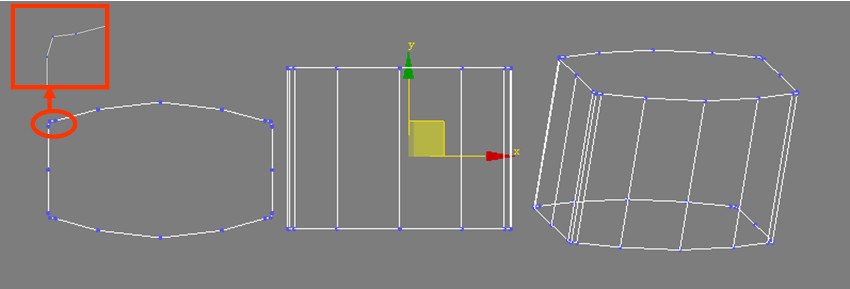

2. 把Box右击转换成多边形，把上部的面删除后处理，并使用缩放工具进行对称的调节，最终的结果，如图PKMS—3所示。注意长宽高的比例，要正确处理。
图PKMS—3

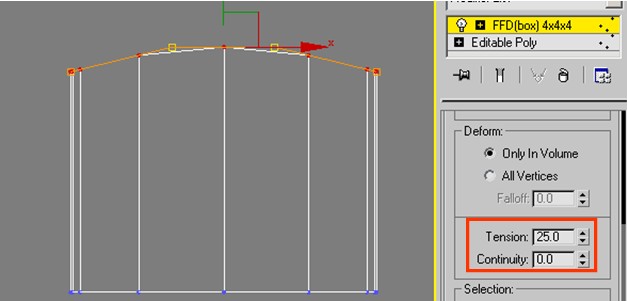

3. 选墨水瓶身上排的点，给一个【FFD（Box）4X4X4】编辑修改器，并选择中间两排点，向上调，以成就瓶身弧度，要注意这里的【Continuity】（连续性）参数，要调为0，以保证在调节时，不对原来的模型进行变形。如图PKMS—4所示。
图PKMS—4
4. 选墨水瓶身上部的边界，查看有多少边存在。这里的模型有20个边构成。以20做为基数创建正多边形。并调节大小，并调节好位置，如图PKMS—5所示。
图PKMS—5

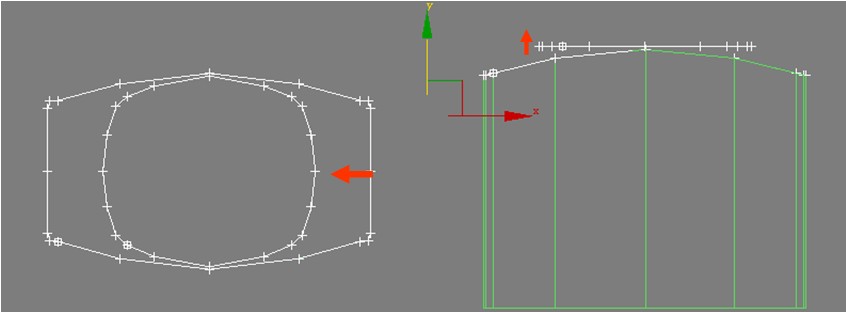

5. 选择墨水瓶身上面的边界，执行右击【Create shape】（创建型），并把刚创建出来的型进行调节，这个调节的目标就是为了获得与实物更接近的一种模式。为了对比方便，我把提出来的型复制出来与最后的结果对比起来。这个结果如图PKMS—6所示。
图PKMS—6
