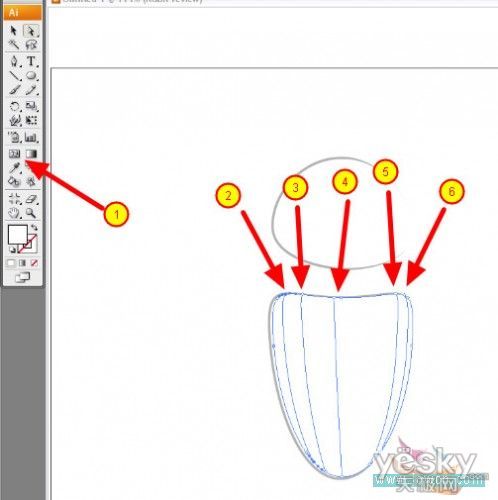

7、选中复制出来的机器人身体对象，使用网格工具，添加如下图所示的网格。在这一步，网格的使用比较简单，只要注意在使用网格的时候，点在边线上就行了。添加完网格路径后，再使用“直接选择工具”(白箭头)，选中网格上的节点，添加颜色。要注意一条网络的二端颜色一致。几点处的颜色参考数值依次为：2点 43% ; 3点 23%; 4点13%; 5点0% ; 6点20%。 均为灰度。

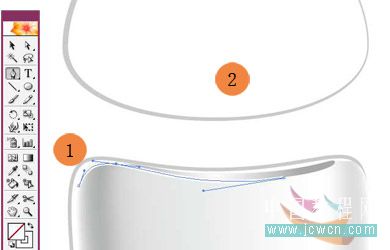

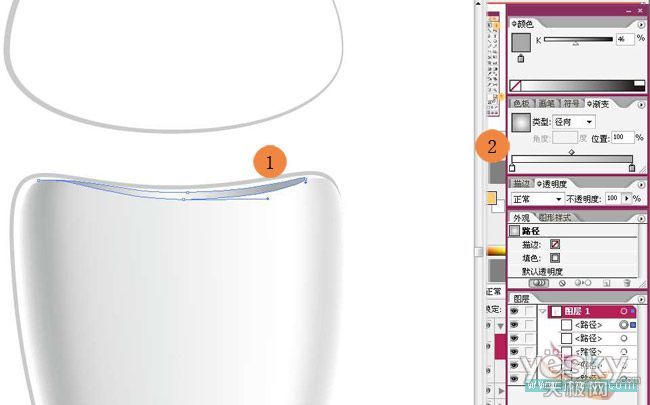

　　8、使用钢笔工具 ，在身体的上端绘制一个色块，如图。 设置渐变，类型：径向。二个色标参考值为：0 和45。

　　9、再次使用钢笔工具绘制一条路径，填充为无，描边为白色。

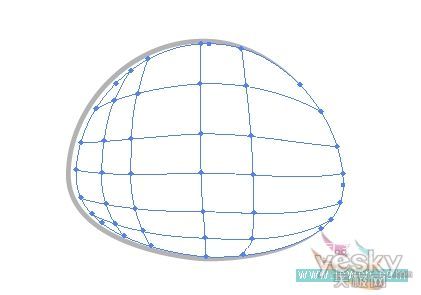

　　10、使用同样的方法，对机器人的头部添加网格。

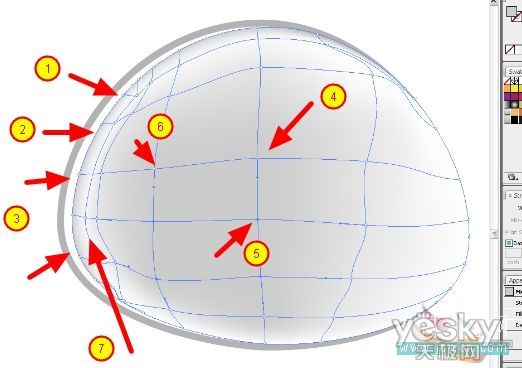

　　11、对头部对象1、2、3点处的边缘填30%灰度。注意右边的受光面的留白。 7点所在路径上所有点为白色。 6二处为15% 5、4处为20% ，大家可以根据自己的实际情况上色。在这一步要注意的是对网格路径的控制，手柄的长度和方向直接控制了颜色所占的比例和多少。
